Valvole Manifold

Le nuove valvole a “manifold” in materiale plastico della Vimatic sono un’evoluzione delle precedenti “multivia”. Rappresentano un sistema totalmente modulabile per realizzare gruppi di valvole nella gestione di prodotti diversificati. Il sistema è estremamente versatile e consente di assemblare le valvole nel numero desiderato ed effettuare facilmente modifiche e manutenzioni. Le valvole sono collegate tra di loro con appositi nippli. Con i diversi attacchi, si possono variare le configurazioni modificando anche ingressi, uscite e direzione dei fluidi. Con questo sistema si possono assemblare batterie di valvole anche su più file senza la necessità di incollaggi e saldature. Queste valvole presentano 3 passaggi già aperti, mentre un quarto passaggio può essere aperto, secondo le esigenze, anche dall’utente finale. Queste caratteristiche, unite all'attacco aria posto sulla parte superiore dell’attuatore, rendono le valvole a “manifold” idonee all'assemblaggio in batteria con minimi ingombri. In relazione ai fluidi da intercettare, le membrane interne sono disponibili in EPDM, EPDM+PTFE, FPM, MVQ. Le basi con i relativi attacchi sono realizzati in Polipropilene (PP) o in Policloruro di vinile (PVC). I nippli e gli attacchi sono dotati di doppia guarnizione o’ring e sono fissati con viti in acciaio inossidabile. Le batterie di valvole possono essere fissate con viti su piastre / pannelli sia anteriormente che posteriormente.

CARATTERISTICHE DI BASE

Campo di temperatura: Fino a 30° C (PVC) - fino a 50° C (PP).
Gamma: N.C. (Normalmente chiuse) ON-OFF.
Pressione di esercizio: Fino a 8 bar.
Pressione aria di comando: 4 - 6 bar di serie. Pressioni minori a richiesta.

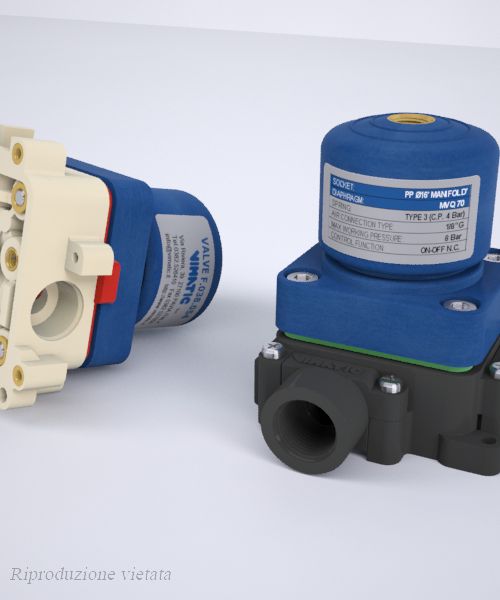

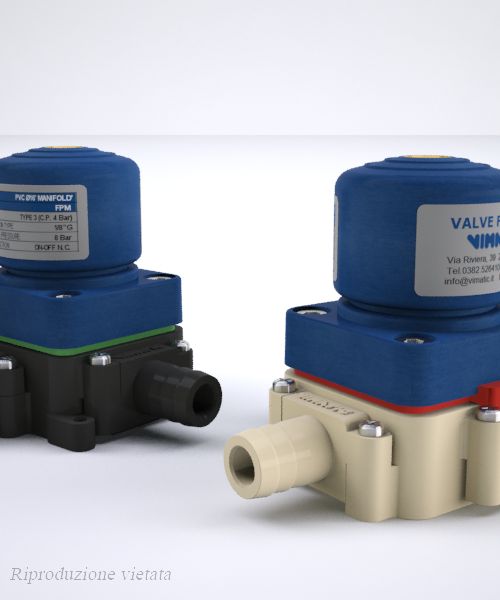

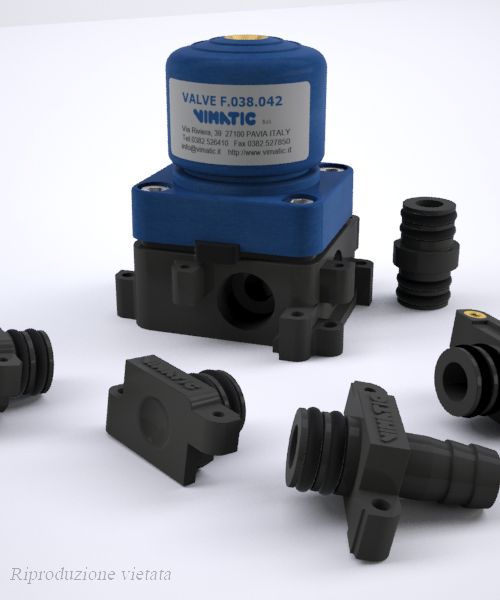

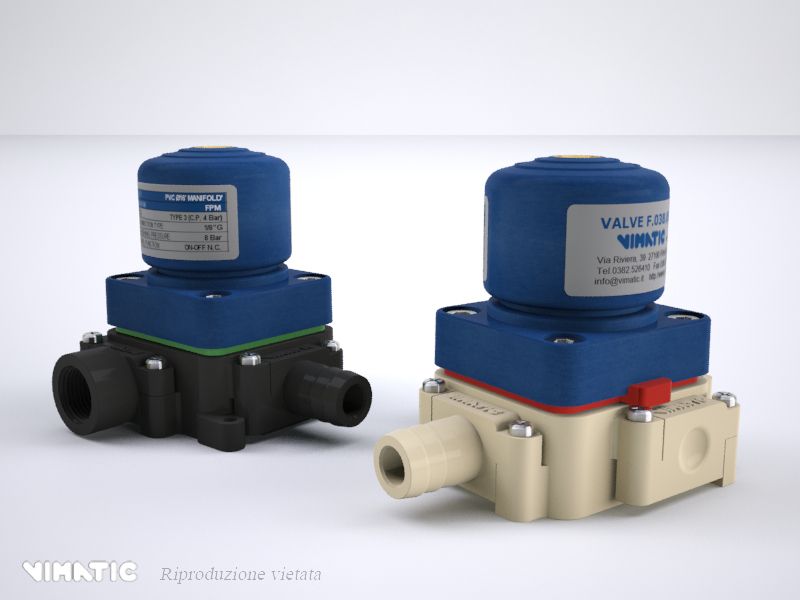

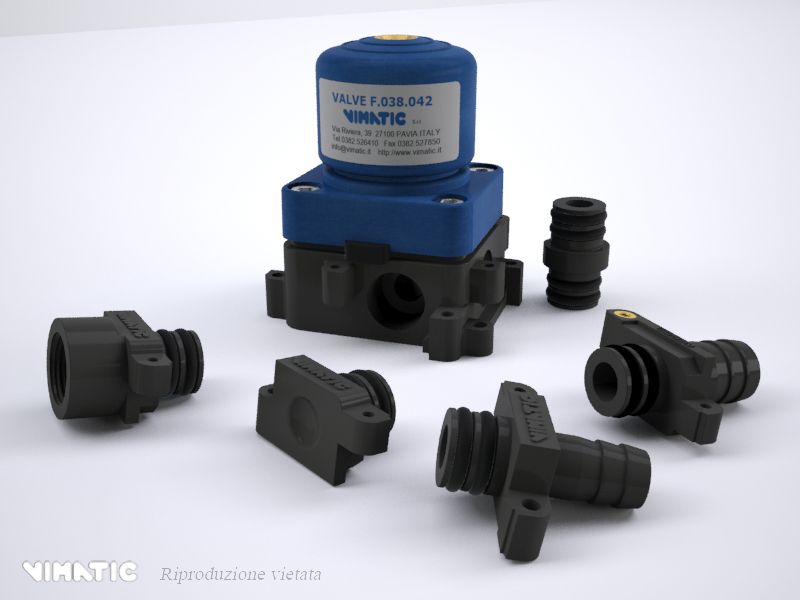

Attacchi: portagomma ∅13 - portagomma ∅16 - 3/8" GAS F.F. - nipplo - tappo.
Membrane: in EPDM, in PTFE con supporto in EPDM, in FPM e VMQ.
Attacco aria di comando: 1/8" G femmina.
Indicazione apertura/chiusura: visiva.
Fissaggio valvola: viti M5 (posteriormente) o M4 (anteriormente).
Ingombro: adatto per montaggio in batteria (interasse 60 mm).

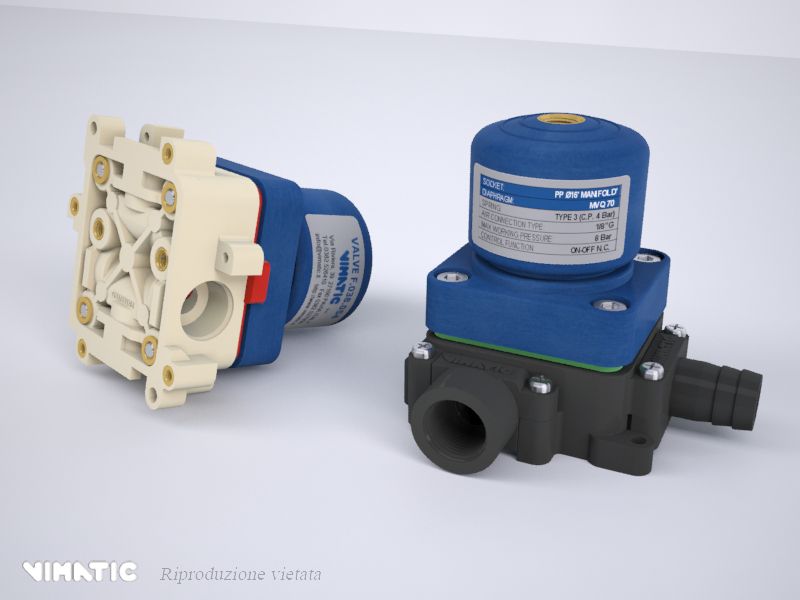

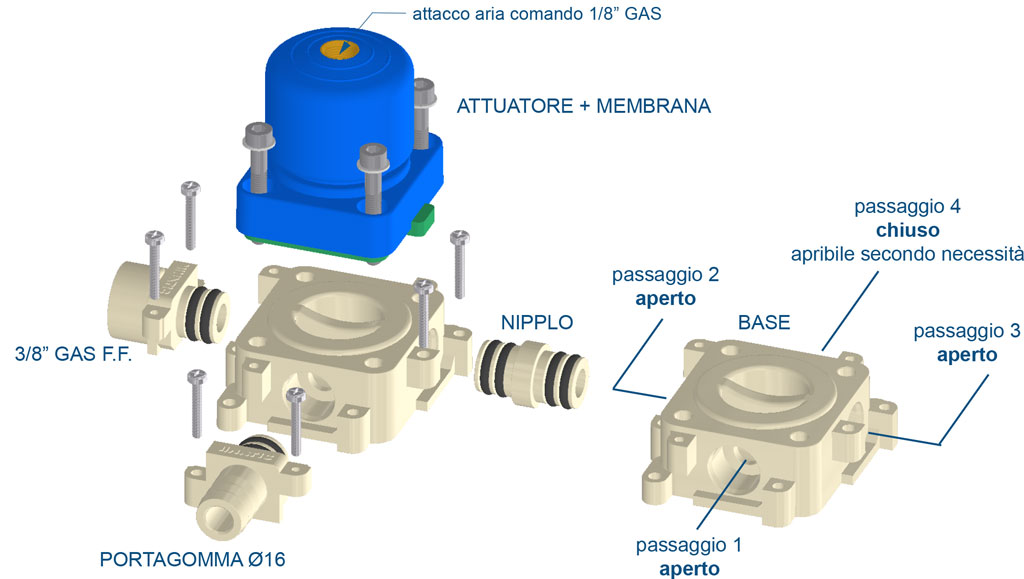

SCHEMA VALVOLA CON ATTACCHI

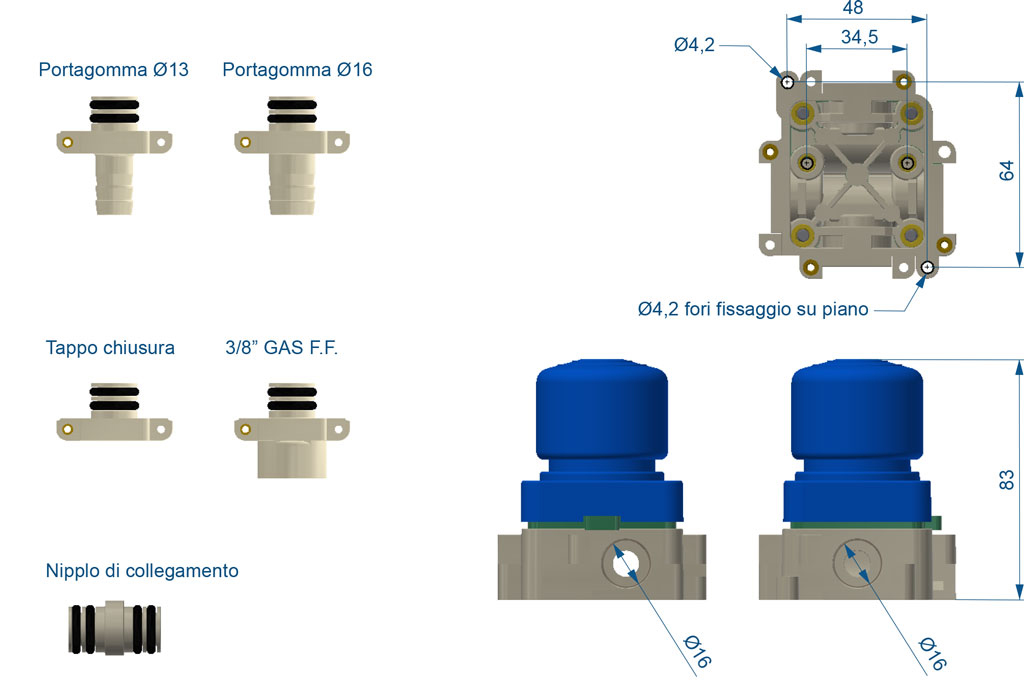

TIPI DI ATTACCHI E SCHEMA DIMENSIONALE

MODELLI CON BASE PVC

Cod. F.038.041 Valvola MANIFOLD con base PVC - Molla attuatore Tipo 3 - Membrana in EPDM+PTFE
Cod. F.038.042 Valvola MANIFOLD con base PVC - Molla attuatore Tipo 3 - Membrana in EPDM
Cod. F.038.043 Valvola MANIFOLD con base PVC - Molla attuatore Tipo 3 - Membrana in FPM
Cod. F.038.044 Valvola MANIFOLD con base PVC - Molla attuatore Tipo 3 - Membrana in MVQ

MODELLI CON BASE PP

Cod. F.038.051 Valvola MANIFOLD con base PP - Molla attuatore Tipo 3 - Membrana in EPDM+PTFE
Cod. F.038.052 Valvola MANIFOLD con base PP - Molla attuatore Tipo 3 - Membrana in EPDM
Cod. F.038.053 Valvola MANIFOLD con base PP - Molla attuatore Tipo 3 - Membrana in FPM
Cod. F.038.054 Valvola MANIFOLD con base PP - Molla attuatore Tipo 3 - Membrana in MVQ

SCHEMI DI INSTALLAZIONE

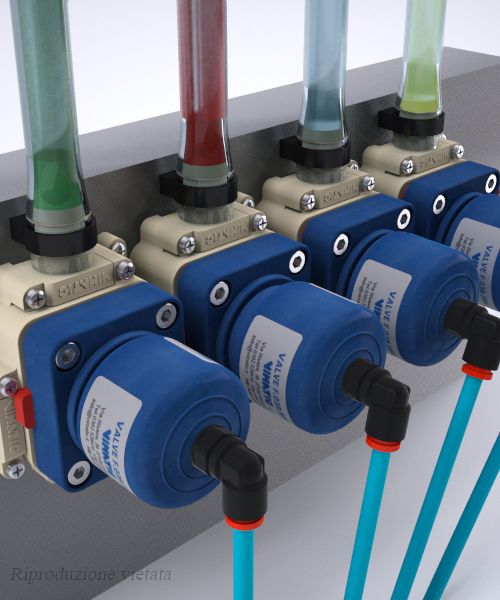

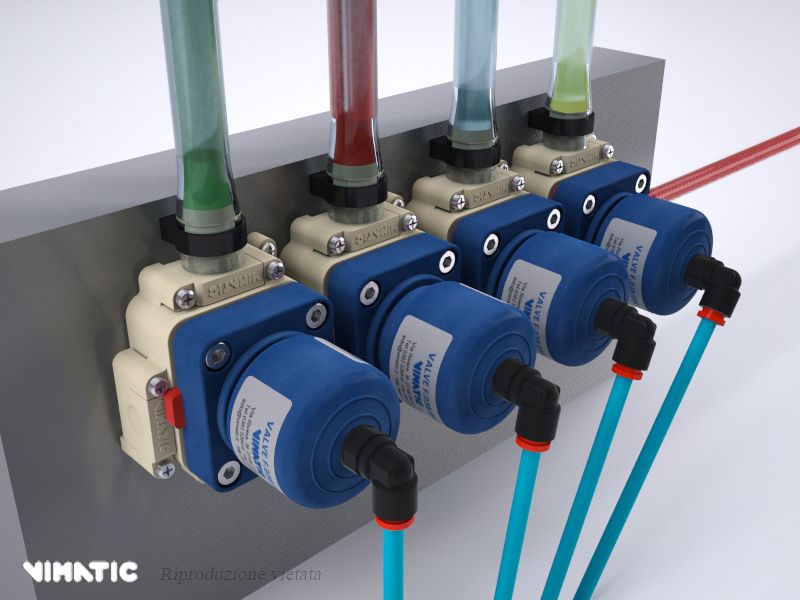

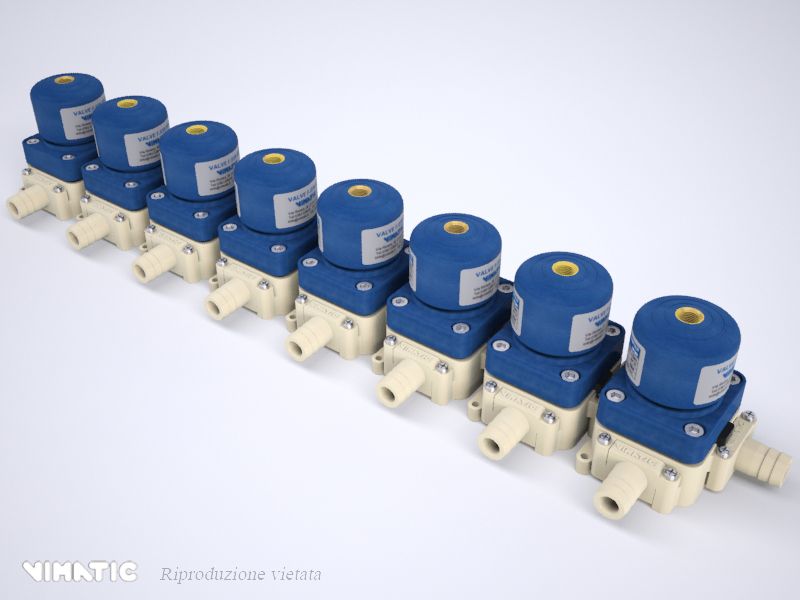

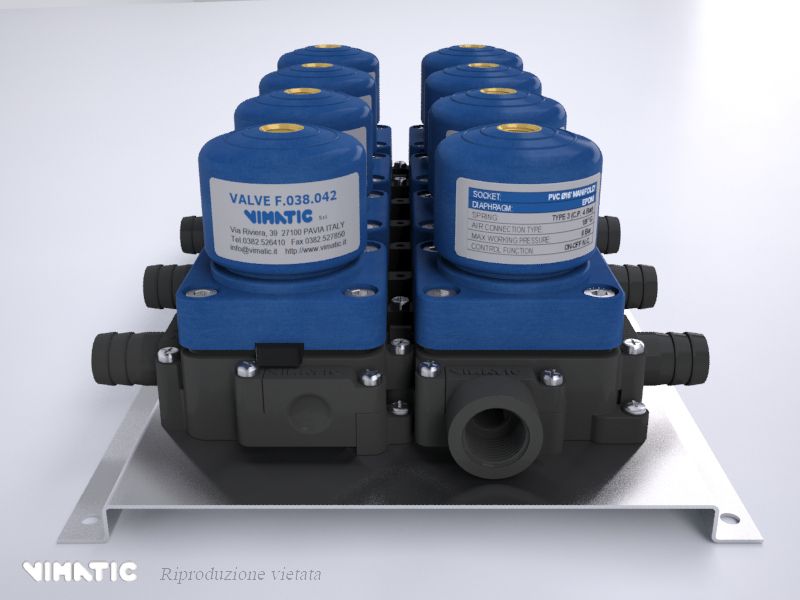

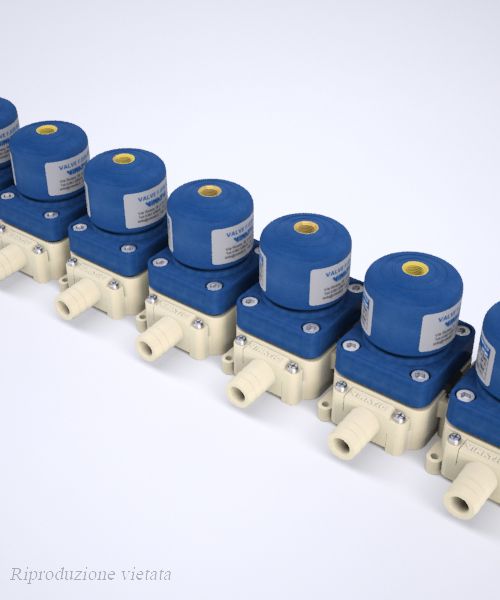

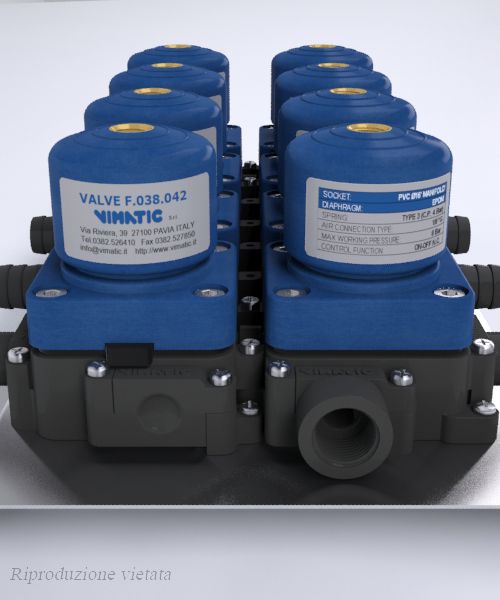

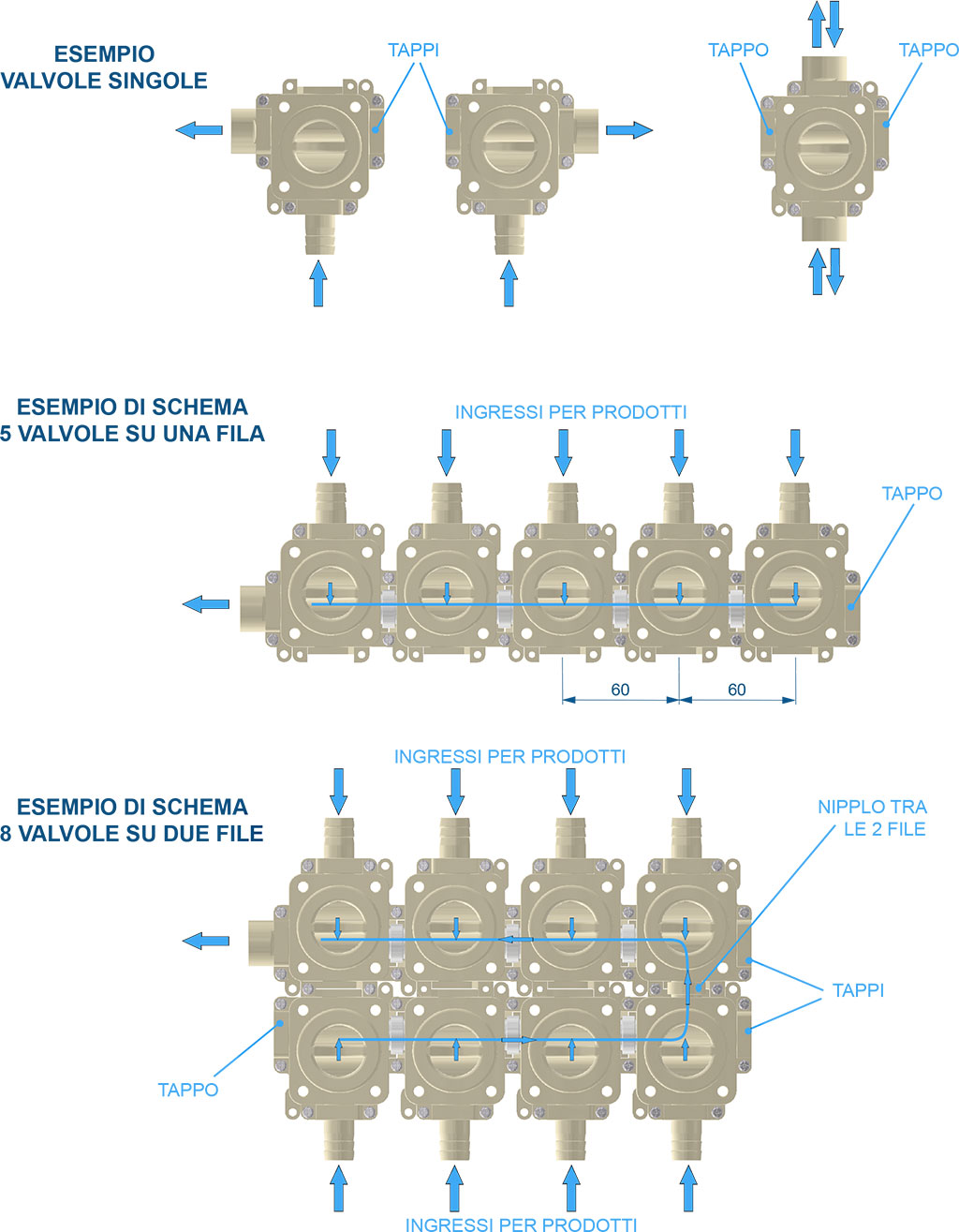

Le valvole MANIFOLD possono essere fornite dalla Vimatic singolarmente con inclusi 2 attacchi mobili (portagomma, raccordo 3/8”, nipplo, tappo) o direttamente assemblate in gruppi di composizione e quantità variabile su richiesta del cliente. Queste sono alcune delle innumerevoli possibilità di installazione:

A richiesta si possono realizzare ulteriori modelli speciali
