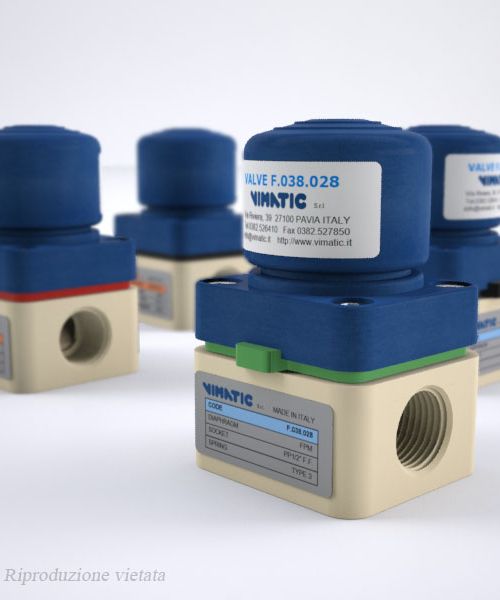

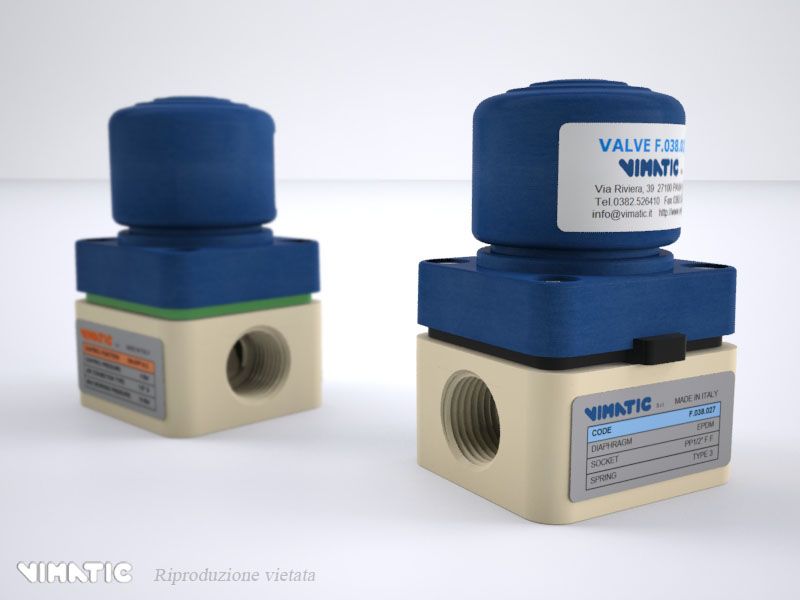

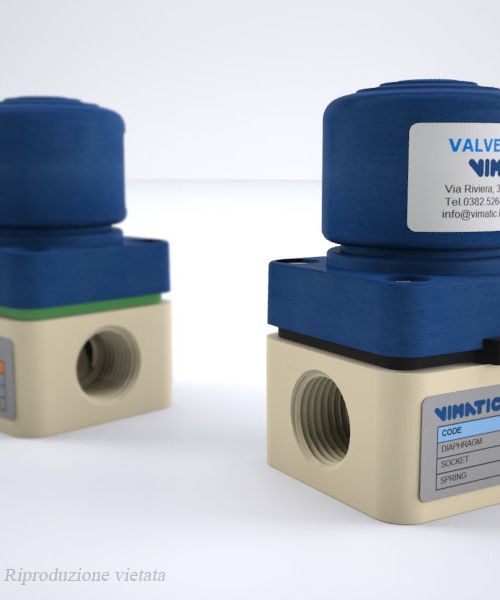

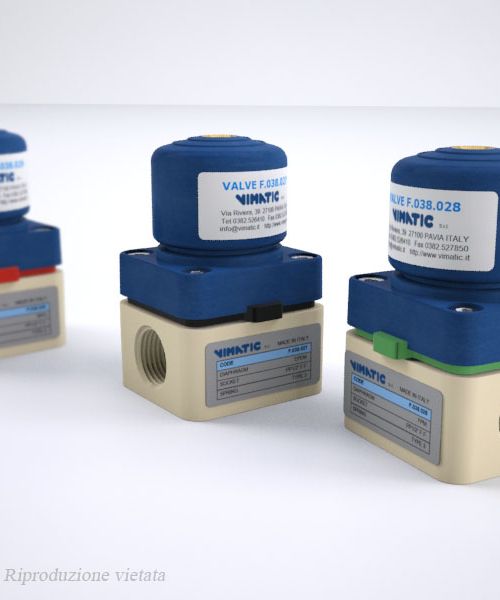

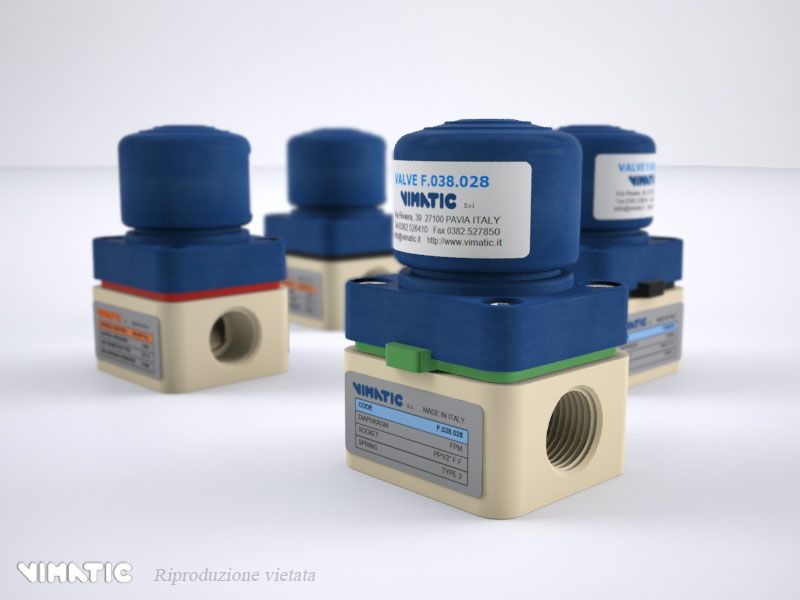

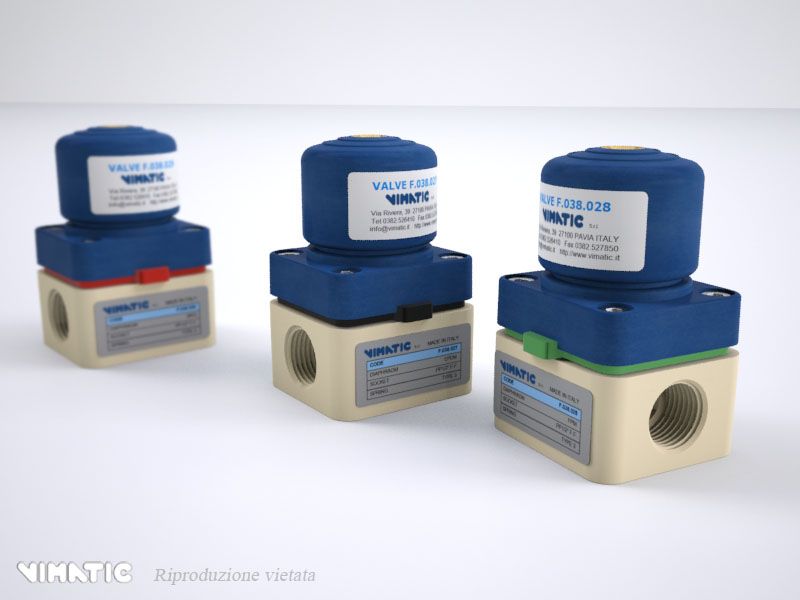

Valvole Pneumatiche 1/2"

Questa nuova versione di valvola Vimatic presenta una base di collegamento rialzata per ospitare attacchi da 1/2" filettati femmina. Come tutte le valvole pneumatiche in materiale plastico della Vimatic, anche queste sono particolarmente indicate per dosaggi di liquidi e sostanze corrosive; la semplicità di utilizzo, unita a caratteristiche uniche come l'attacco aria sulla testa, le rendono idonee all'assemblaggio in batteria, permettendo di contenere al minimo gli ingombri. Tutti i materiali utilizzati nella costruzione sono di alta qualità. Le basi e le membrane interne sono differenziabili a seconda dei liquidi da intercettare, garantendo così affidabilità nel tempo. Ogni valvola viene controllata e opportunamente testata in tutte le fasi produttive per assicurare così la totale assenza di perdite.

VAI

VAI

VAI

CARATTERISTICHE DI BASE

Costruzione: interamente in materiale plastico.
Campo di temperatura: fino a 50° C.
Gamma: N.C. On-Off . A richiesta versioni N.O.
Pressione di esercizio: Fino a 8 bar.
Pressione aria di comando: 4 - 6 bar di serie. Pressioni maggiori o minori a richiesta.
Attacchi: 1/2"G. Speciali a richiesta.
Membrane: in EPDM, in PTFE con supporto in EPDM, in FPM, in VMQ.
Attacco aria di comando: 1/8" G femmina.
Indicazione apertura/chiusura: visiva.
Fissaggio valvola: con viti M5.
Ingombro: adatto per montaggio in batteria (interasse 60 mm).

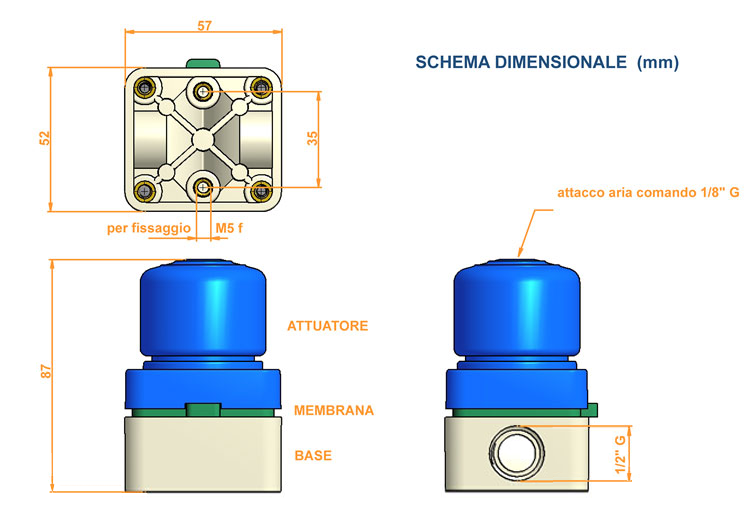

Misure di massima in mm: 57 x 52 x 87 (h).

MODELLI STANDARD

Cod. F.038.026 Valvola con base in Polipropilene (PP) - Attacchi 1/2"G. F.F - Molla attuatore Tipo 3 - Membrana in EPDM+PTFE
Cod. F.038.027 Valvola con base in Polipropilene (PP) - Attacchi 1/2"G. F.F - Molla attuatore Tipo 3 - Membrana in EPDM
Cod. F.038.028 Valvola con base in Polipropilene (PP) - Attacchi 1/2"G. F.F - Molla attuatore Tipo 3 - Membrana in FPM
Cod. F.038.029 Valvola con base in Polipropilene (PP) - Attacchi 1/2"G. F.F - Molla attuatore Tipo 3 - Membrana in VMQ

ESEMPI DI MODELLI SPECIALI E A RICHIESTA

Cod. F.038.030 Valvola con base in Polipropilene (PP) - Attacchi 1/2"G. F.F - Molla attuatore Tipo 1 - Membrana in EPDM
Cod. F.038.031 Valvola con base in Polipropilene (PP) - Attacchi 1/2"G. F.F - Molla attuatore Tipo 2 - Membrana in EPDM

A richiesta si possono realizzare ulteriori modelli speciali

Nell'area DOWNLOAD sono disponibili gli schemi tecnici. Per visualizzarli è necessario registrarsi.
