Eiettori - generale

Gli eiettori sono apparecchi estremamente semplici che però, sulla base di un principio che la natura utilizza ogni giorno nei più svariati campi (Teorema di Bernoulli), consentono di aspirare, miscelare, trasportare, comprimere o separare vari tipi di fluidi o polveri per mezzo di un altro fluido detto motore.

Ejectors can have various functions. The most common are:

Alcuni importanti settori di utilizzo degli eiettori sono, ad esempio, la depurazione, il trattamento delle acque, gli impianti chimici, l'agricoltura e il dosaggio industriale. Per chiarire ancor meglio a cosa serve e come realmente può essere utilizzato un eiettore, possiamo servirci di due immagini che ricostruiscono, in uno schema molto semplice, un esempio di miscelazione.

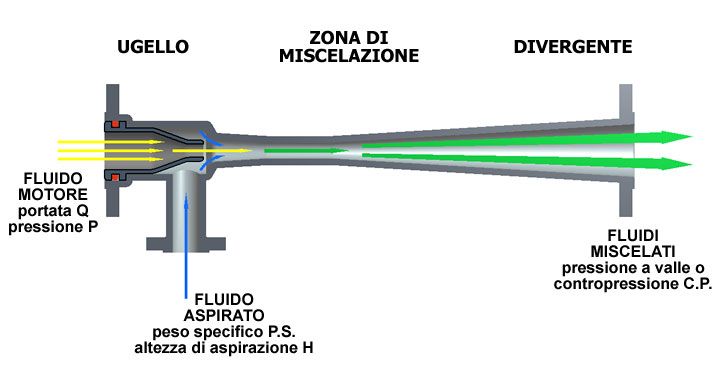

Si vuole miscelare il liquido (blu per comodità) contenuto nel recipiente cilindrico al liquido motore (giallo) proveniente da una rete e "chiuso" da una valvola a sfera. Si collega nell'impianto un eiettore Vimatic opportunamente dimensionato (la rete all'entrata e il liquido blu in aspirazione). Si apre la valvola a sfera e .......

per "effetto Venturi" il passaggio del liquido giallo causa una depressione che permette all'eiettore di aspirare il liquido blu miscelandolo al giallo e ottenendo un liquido di colore verde. Questo è ovviamente un esempio che utilizza i colori per spiegare, in modo molto semplice, una delle possibilità che l'eiettore offre in un impianto. E' giusto però comprendere che ogni eiettore deve essere dimensionato e realizzato "su misura" tenendo conto delle portate e delle pressioni (e contro pressioni) in gioco.
