Valvole Pneumatiche

Le valvole pneumatiche in materiale plastico della Vimatic sono particolarmente indicate per dosaggi di liquidi e sostanze corrosive; la semplicità di utilizzo, unita a caratteristiche uniche come l'attacco aria sulla testa, le rendono idonee all'assemblaggio in batteria, permettendo di contenere al minimo gli ingombri. Tutti i materiali utilizzati nella costruzione sono di alta qualità. Le basi e le membrane interne sono differenziabili a seconda dei liquidi da intercettare, garantendo così affidabilità nel tempo. Ogni valvola viene controllata e opportunamente testata in tutte le fasi produttive per assicurare così la totale assenza di perdite.

VAI

VAI

VAI

CARATTERISTICHE DI BASE

Costruzione: interamente in materiale plastico.
Campo di temperatura: fino a 50° C.
Gamma: N.C. On-Off . A richiesta versioni N.O.
Pressione di esercizio: Fino a 10 bar.
Pressione aria di comando: 4 - 6 bar di serie. Pressioni maggiori o minori a richiesta.
Attacchi: 3/8"G (PP) - Ø16 o Ø20 a incollaggio (PVC). Speciali a richiesta.
Membrane: in EPDM, in PTFE con supporto in EPDM, in FPM, in VMQ.

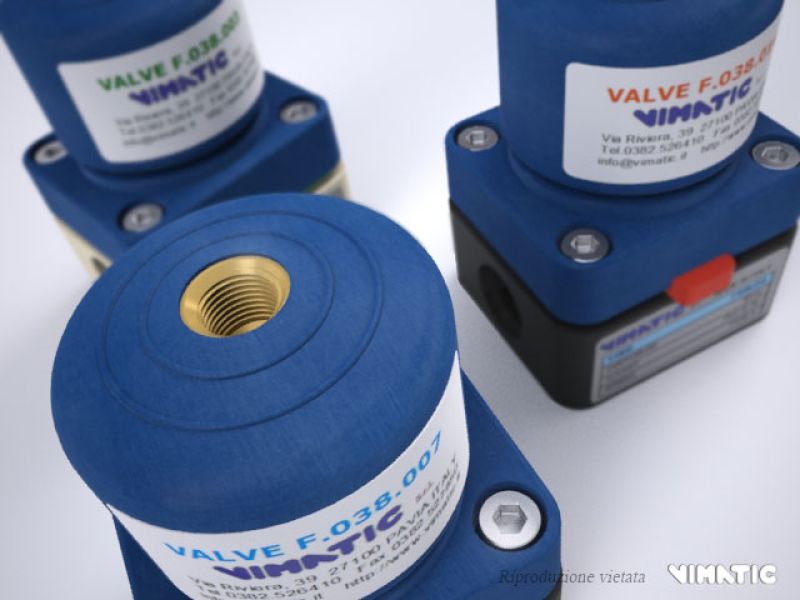

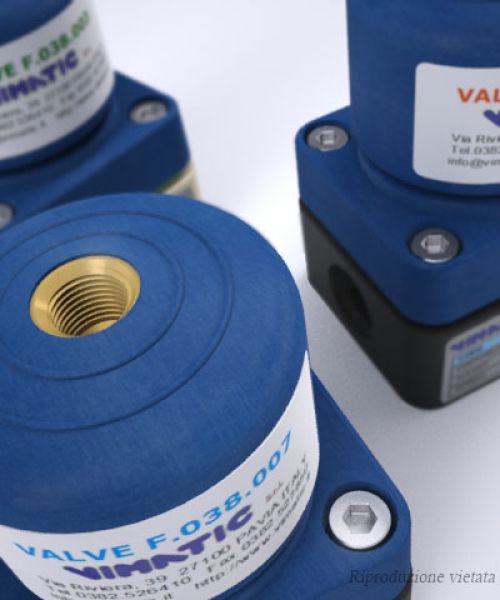

Attacco aria di comando: 1/8" G femmina.
Indicazione apertura/chiusura: visiva.

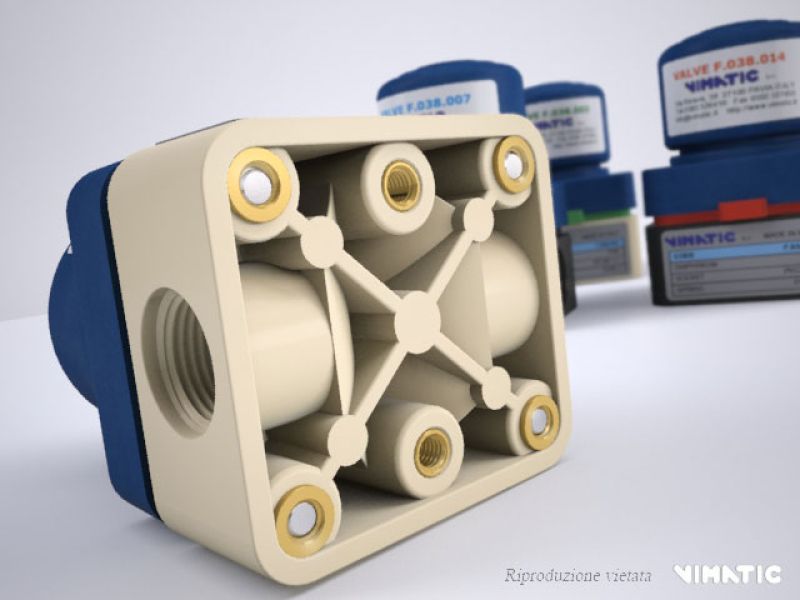

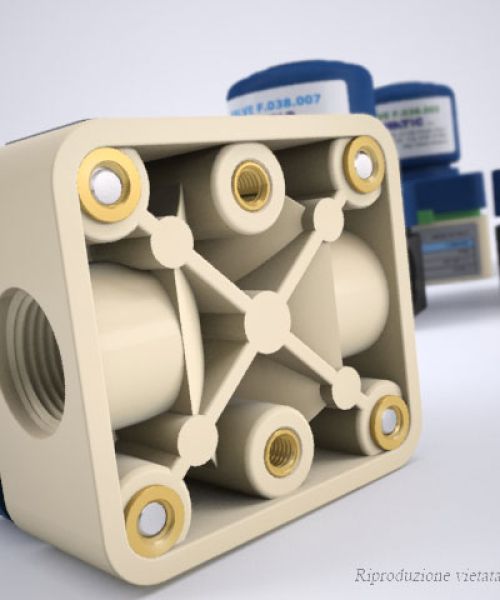

Fissaggio valvola: con viti M5.
Ingombro: adatto per montaggio in batteria (interasse 60 mm).
Misure di massima in mm: 57 x 52 x 83 (h).

MODELLI STANDARD

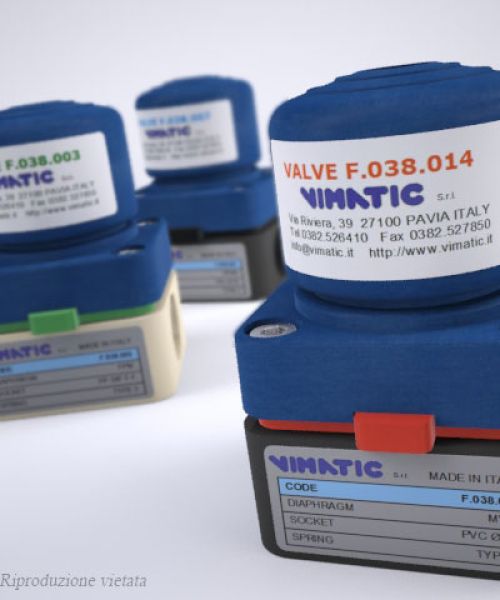

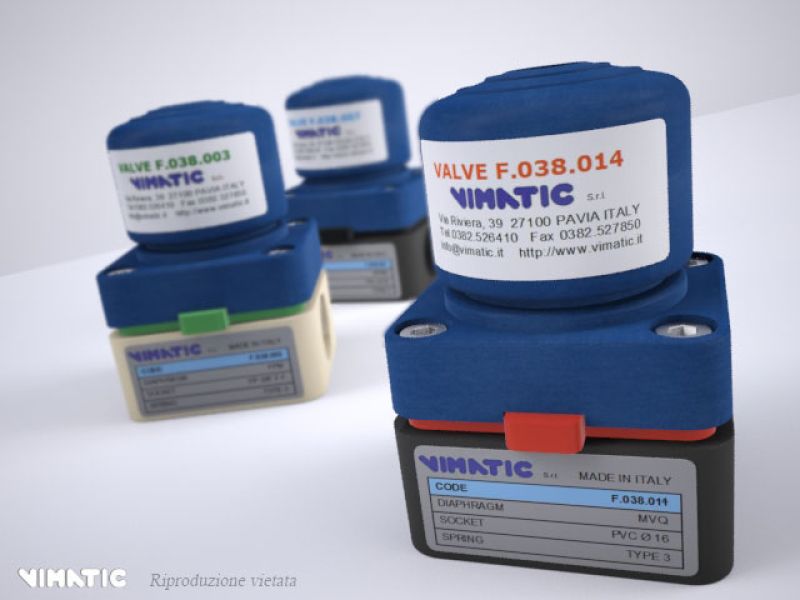

Cod. F.038.001 Valvola con base in Polipropilene (PP) - Attacchi 3/8"G. F.F - Molla attuatore Tipo 3 - Membrana in EPDM+PTFE
Cod. F.038.002 Valvola con base in Polipropilene (PP) - Attacchi 3/8"G. F.F - Molla attuatore Tipo 3 - Membrana in EPDM
Cod. F.038.003 Valvola con base in Polipropilene (PP) - Attacchi 3/8"G. F.F - Molla attuatore Tipo 3 - Membrana in FPM
Cod. F.038.004 Valvola con base in Polipropilene (PP) - Attacchi 3/8"G. F.F - Molla attuatore Tipo 3 - Membrana in VMQ
Cod. F.038.006 Valvola con base in PVC - Attacchi diametro 20 ad incollaggio - Molla attuatore Tipo 3 - Membrana in EPDM+PTFE
Cod. F.038.007 Valvola con base in PVC - Attacchi diametro 20 ad incollaggio - Molla attuatore Tipo 3 - Membrana in EPDM
Cod. F.038.008 Valvola con base in PVC - Attacchi diametro 20 ad incollaggio - Molla attuatore Tipo 3 - Membrana in FPM
Cod. F.038.009 Valvola con base in PVC - Attacchi diametro 20 ad incollaggio - Molla attuatore Tipo 3 - Membrana in VMQ
Cod. F.038.011 Valvola con base in PVC - Attacchi diametro 16 ad incollaggio - Molla attuatore Tipo 3 - Membrana in EPDM+PTFE
Cod. F.038.012 Valvola con base in PVC - Attacchi diametro 16 ad incollaggio - Molla attuatore Tipo 3 - Membrana in EPDM
Cod. F.038.013 Valvola con base in PVC - Attacchi diametro 16 ad incollaggio - Molla attuatore Tipo 3 - Membrana in FPM
Cod. F.038.014 Valvola con base in PVC - Attacchi diametro 16 ad incollaggio - Molla attuatore Tipo 3 - Membrana in VMQ

ESEMPI DI MODELLI SPECIALI E A RICHIESTA

Cod. F.038.015 Valvola con base in Polipropilene (PP) - Attacchi 3/8"G. F.F - Molla attuatore Tipo 1 - Membrana in EPDM
Cod. F.038.016 Valvola con base in PVDF lav. - Attacchi 3/8"G. F.F - Molla attuatore Tipo 1 - Membrana in EPDM
Cod. F.038.032 Valvola con base in Polipropilene (PP) - Attacchi 3/8"G. F.F - Molla attuatore Tipo 2 - Membrana in EPDM

A richiesta si possono realizzare ulteriori modelli speciali

Nell'area DOWNLOAD sono disponibili gli schemi tecnici. Per visualizzarli è necessario registrarsi.
